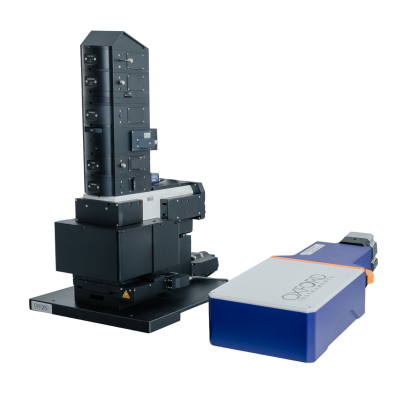

witec360

全新升级的witec360 在性能与宽光谱性能方面树立了新标准。其本质上的模块化设计兼具即时价值与长期价值：既便于拉曼技术新手快速上手，又具备灵活适配性，可满足多样且快速发展的应用需求。

优势

获取研究级结果

整个光路中的光学元件均经过优化，可实现业界领先的速度、灵敏度与分辨率，为前沿研发工作提供有力支持。

扩展多功能性

宽光谱性能可提供高难度研究任务所需的光谱灵活性，同时满足多用户平台中各类多样化应用的需求。

获得全面认知

成像技术的无缝整合能够实现化学特性与结构特性的关联，从而更深入地了解样品。

设计多模块扩展性

模块化设计具备丰富的功能选择与升级空间，可提供定制化解决方案及可扩展性，以匹配更多需求与资源。

借助智能自动化提升工作效率

先进的硬件自动化与直观的软件相结合，简化了数据采集与分析流程，不仅能提升操作效率，还能帮助不同经验水平的用户快速上手使用。

确保一致性与透明度

多用户管理、内部校准、自动化报告及高效分析功能，不仅可实现实验结果的高重复性，还能支持机构合规与法规合规要求。

适用于各类任务的先进共聚焦拉曼技术

逐点光谱采集，实现对单个位置的精准测量
二维区域扫描，用于高分辨率成像与快速概览成像
逐层揭示内部结构的三维分析
沿设定轴进行深度剖析的线扫描
用于监测反应与材料变化的时间分辨测量

了解更多关于共聚焦拉曼成像技术的信息

在 Imaris 软件中渲染的化妆品乳液三维拉曼图像。尺寸：30×30×10 立方微米（μm³）。图像来源：牛津仪器（Oxford Instruments）

专为满足多种及持续性需求而设计

灵活– 持久适用 – 面向未来

witec360 的模块化架构助力您获取适配特定实验需求的系统。我们提供的解决方案覆盖广泛：既有适用于单一应用场景的固定配置，也有针对前沿学术研究的专用设备，同时还包含符合行业标准、满足多用户平台需求的工具。

Contact our experts

在 Imaris 软件中渲染生成的人类上皮癌细胞 3D 拉曼图像。感谢德国莱比锡大学医学物理与生物物理研究所的伊琳娜・埃斯特雷拉 - 洛皮斯博士（Dr. Irina Estrela-Lopis）与汤姆・维纳斯（Tom Venus）提供样品

了解您在 witec360（系统 / 产品系列）范围内的可选方案

RayLine拉曼滤光片组和用于低波数拉曼测试的RayShield耦合器
Polarisation module for freely rotating polarisation direction or generating circularly polarised light

您的拉曼显微镜选配流程

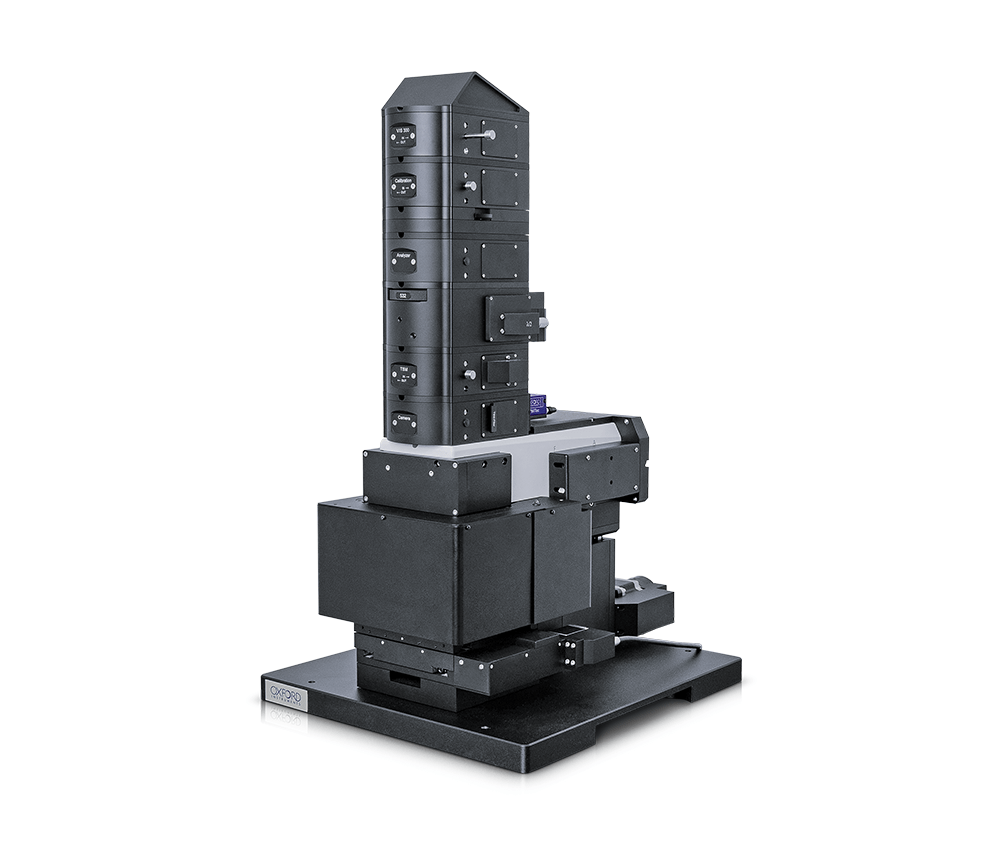

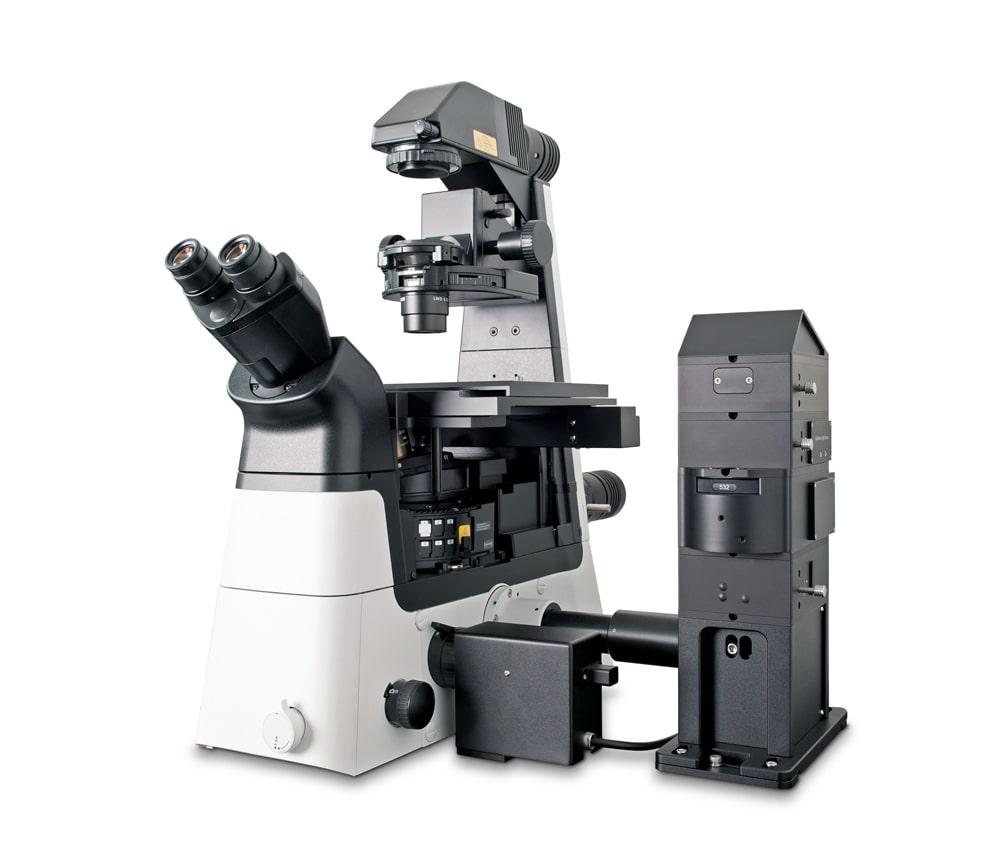

选择显微镜基础类型（正置 / 倒置）

选择显微镜核心组件

纳入先进成像与分析功能

通过附件进行个性化定制

基于拉曼光谱与关联技术的全面样品分析

通过整合关联技术，witec360 拓展了其分析能力，可在同一样品位置提供有关化学、形貌、力学及结构特性的互补信息。其配套软件具备用户友好的操控功能，能轻松实现结果关联与直观的图像叠加，助力构建高效的分析工作流程。

无论是 witec360 系统，还是此前 alpha300 系列的显微镜，均能通过升级搭载关联成像技术。

关联成像技术

二次谐波产生 (SHG)

二次谐波产生（SHG）对非中心对称结构敏感，非常适合用于分析二维材料中的晶体特性，以及为生命科学领域提供无标记分析依据。

扫描电子显微镜（SEM）

扫描电子显微镜（SEM）技术可提供纳米结构、晶体学及元素相关信息，这在材料分析、纳米技术和地球科学领域尤为珍贵。

光致发光（PL）成像

光致发光（PL）可提供有关光电特性的关键信息，这使其成为材料科学和半导体表征领域广泛应用的技术。

原子力显微镜（AFM）

原子力显微镜（AFM）可揭示纳米级表面特性，例如形貌、黏附性和刚度，这些特性在材料科学和纳米技术领域尤为重要。

形貌拉曼成像

TrueSurface（真实表面）技术可对岩石、药片、微结构材料等具有不规则表面的样品表面，进行实时聚焦的拉曼成像并同时获得样品表面形貌。

白光显微镜配置

为高效定位并观察感兴趣区域，witec360 系列显微镜配备了科勒照明（Kohler illumination），可在多种模式下呈现业界领先的白光图像。

扫描近场显微镜（SNOM）

扫描近场显微镜（SNOM）可实现突破衍射极限的光学成像，空间分辨率可达约 60 纳米，适用于分析纳米材料与复杂样品。

荧光显微镜

在生命科学领域依赖荧光标记的特定应用中，拉曼数据可与荧光显微镜相互补充。

时间相关单光子计数

时间相关单光子计数（TCSPC）相关技术，如时间分辨发光显微术（TLM）和荧光寿命成像显微术（FLIM），能为半导体、光电子学研究以及生命科学领域提供宝贵信息。

反聚束测量

关联拉曼（光谱）、光致发光（光谱）与反聚束（测量）技术，能够高效识别单光子发射器（SPEs）—— 这类发射器对量子计算和密码学领域至关重要。

优异性能

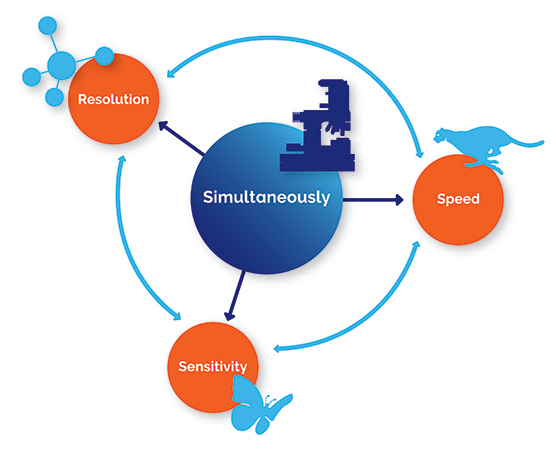

witec360 在共聚焦拉曼成像领域树立了性能方面的最高标准。每个组件均经过优化，以实现最高的透光效率和稳定性，可在数秒内获得准确结果。这一特性不仅加快了您的成像效率，还能助力应对各类高难度应用场景。

宽带波段范围内的信号强度最大化
- 同一核心系统内覆盖 350-1100 纳米（nm）波段
- 可扩展配置，覆盖紫外（UV，266 纳米）至近红外（NIR，1064 纳米）波段
衍射极限空间分辨率
- 横向分辨率 < 300 纳米（取决于激发波长）
- 纵向分辨率 < 950 纳米（取决于激发波长）
卓越的光谱分辨率
- 0.1 cm⁻¹ 光谱分辨率（633 纳米激发条件下）
超快速拉曼成像
- 单光谱采集速度低于 1 毫秒（ms），且不损失分辨率

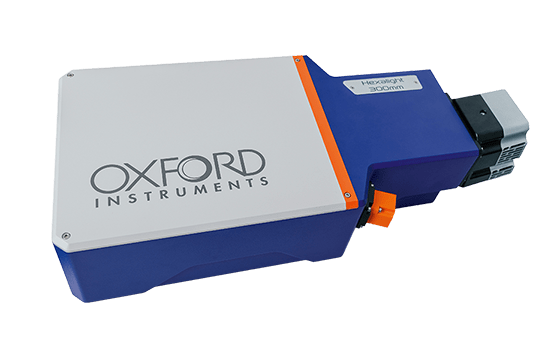

Hexalight——witec360 性能的核心

创新的 Hexalight 光谱仪是 witec360 的核心组件，该光谱仪配备基于透镜的无反射镜光学系统及 6 个光栅位置，旨在实现最佳透光效率，并确保在最宽波长范围内具备出色的光谱灵活性。

点击此处了解更多关于 Hexalight 的信息。

借助先进自动化，实现便捷精准操作

witec360 显微镜配备先进自动化配置，可显著提升效率并简化您的工作流程，同时确保结果的一致性与可靠性，为您提供可信赖的高质量数据。

核心优势：

易用性（Ease of Use）：简化复杂操作，无论是拉曼成像新手还是专家，都能开展进阶的测量工作。
高效工作流程（Streamlined Workflow）：通过自动化调节流程，为研究工作节省更多时间。
高可重复性（Enhanced Reproducibility）：通过自动化处理重复性任务及无接触光学定位，确保结果始终保持一致且高质量。
远程操作（Remote Operation）：可完全远程执行测试并操控显微镜，适用于手套箱等密闭环境。

3D Raman image of a defect in a SiC wafer. Dimensions: 180 x 245 x 7 µm³. Image credits: Oxford Instruments.

为每位用户打造的自动化功能

多用户实验室：

易操作的共享设备，既能适配不同经验水平的用户，又能简化工作流程。

工业领域研究者：

快速且精准地处理重复性实验任务，以加速研发进程。

拉曼新手：

通过直观的上手引导，简化高阶操作任务，助力用户自信开展实验。

拉曼专家：

借助针对复杂实验的先进自动化功能，突破研究极限。

Witec360 自动化核心功能

仪器设置与成像控制

特点

优势

AutoBeam—— 一键式光路准直

采用经认证的参考样品实现激光光路自动准直，确保达到衍射极限分辨率并实现稳定性能。该功能具备适用于多激光场景的记忆功能，并支持全远程操作。

非常适合多用户实验室与密闭实验装置，可实现无需手动操作的、可重复的校准，从而获得稳定、高质量的结果。

TrueCal—— 轻松实现校准

具备自动化预配置校准程序，可确保系统保持光谱校准状态，随时可开始实验。

非常适合需要精准度、合规性及定量准确结果的重复性或受管控工作流程。

拉曼成像

特点	优势
TrueComfort—— 简化日常操作通过优化核心操作流程，提升使用便利性并加快成像速度，具体包括：电动科勒照明，可实现最佳光照设置明场模式与拉曼模式快速切换软件控制式物镜转盘，支持一键旋转	兼顾预算的解决方案，提升常规成像任务的效率与易用性。
TrueSurface —— 实时聚焦在整个测量过程中始终保持完美聚焦，以获取清晰、高质量的图像。	适用于大面积扫描以及具有曲面、倾斜面和结构化表面的样品。
电动激光耦合器 —— 拓展您的波长选择范围可在多达六种激光波长（紫外至近红外光）之间实现软件控制切换。	非常适合多波长实验，以及需要不同激发条件的多样样品。
TruePower™ – 绝对激光功率控制在测量过程中设定并控制绝对激光功率，精度可达 < 0.1 mW（扩展配置下可低至 0.1 µW），实现稳定、可重复的检测。	对功率依赖型实验以及需要严格激光功率控制的敏感样品至关重要。
电动偏振模块 —— 操作轻松，精准可靠自动调节可自由旋转的激发偏振器与探测检偏器，简化偏振敏感及偏振分辨的系列测量操作。	非常适合分子取向或各向异性材料研究，具备更高的易用性与时间效率。
电动与压电驱动载物台 —— 轻松实现精准操作借助电动与压电驱动扫描载物台，可实现样品的自动定位。	对大面积成像、自动放大感兴趣区域以及重访已设定的测量位置至关重要。

数据处理

我们的先进软件简化了数据处理与分析流程，助您快速解读结果。

特点	优势
软件套件分析向导通过带引导的点击式工作流程，简化数据分析。	无论用户经验水平如何，均可缩短培训时间并加快数据分析速度。
TrueComponent成分分析自动识别并区分图像中的样品成分。	对复杂样品进行快速且全面分析，轻松实现光谱解混。
TrueMatch 借助已有光谱数据库，可快速将测得光谱与已知分子进行匹配。	直接进行峰归属，无需人工解读或数学计算。
