应用

材料科学

材料科学在理解和改进塑造我们工业、技术和日常生活材料方面发挥着至关重要的作用。无论您是开发半导体领域的功能聚合物,还是历史文物的遗产修复与保护,对材料化学、结构和物理性质的深入全面探索十分有意义

我们的高分辨拉曼显微镜提供了一种非侵入性、高度敏感的分析方法,赋能科学家以高精度和细节的化学结构信息。无论是分子组成的可视化、杂质与缺陷的快速检测,还是结构取向的深入解析,本征或者外部应力的精准分析,都在助力材料工艺与性能的进步。

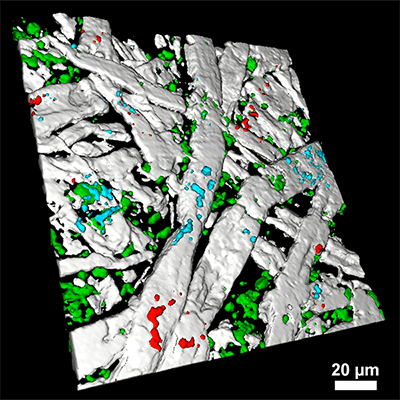

含有表面添加剂的纸张的3D拉曼图像。

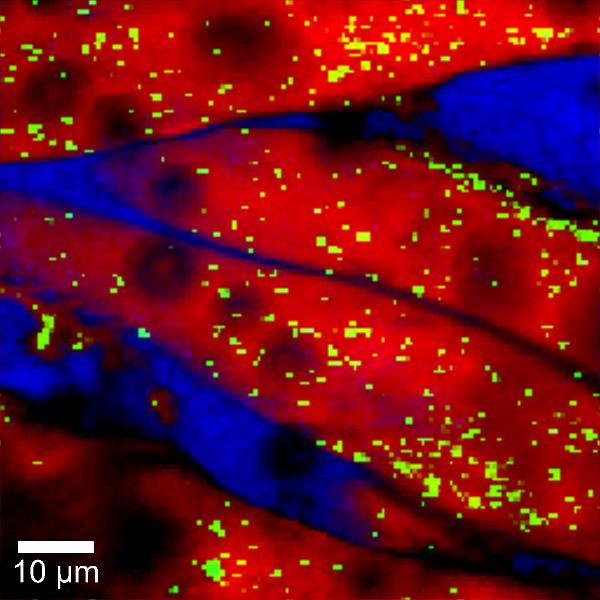

多孔功能薄膜的共聚焦拉曼图像,其中纤维(红色)、油填充的孔(蓝色)和TiO₂颗粒(绿色)。

探索我们的拉曼系统

  • alpha300 R – 模块化拉曼成像显微镜
  • RISE – 将拉曼和 SEM 结合于一体的仪器
  • alphaCART – 便携式共聚焦拉曼系统
  • cryoRaman – 低温磁场拉曼成像显微镜

材料缺陷的无损分析

对于制造或质量控制领域的用户而言,WITec 拉曼显微镜提供了一种无损且多功能的解决方案,可用于材料组分分析和质量评估。凭借卓越的共焦性和纵向分辨率,我们的仪器能够精确定位样品表面或者内部的特定结构或缺陷,并获得它们的化学结构信息。

在示例中,拉曼深度成像准确识别出塑料薄膜夹杂气泡的缺陷类型。分析结果表明该缺陷是由聚酯层与聚乙烯层的粘接剂层缺失而导致。

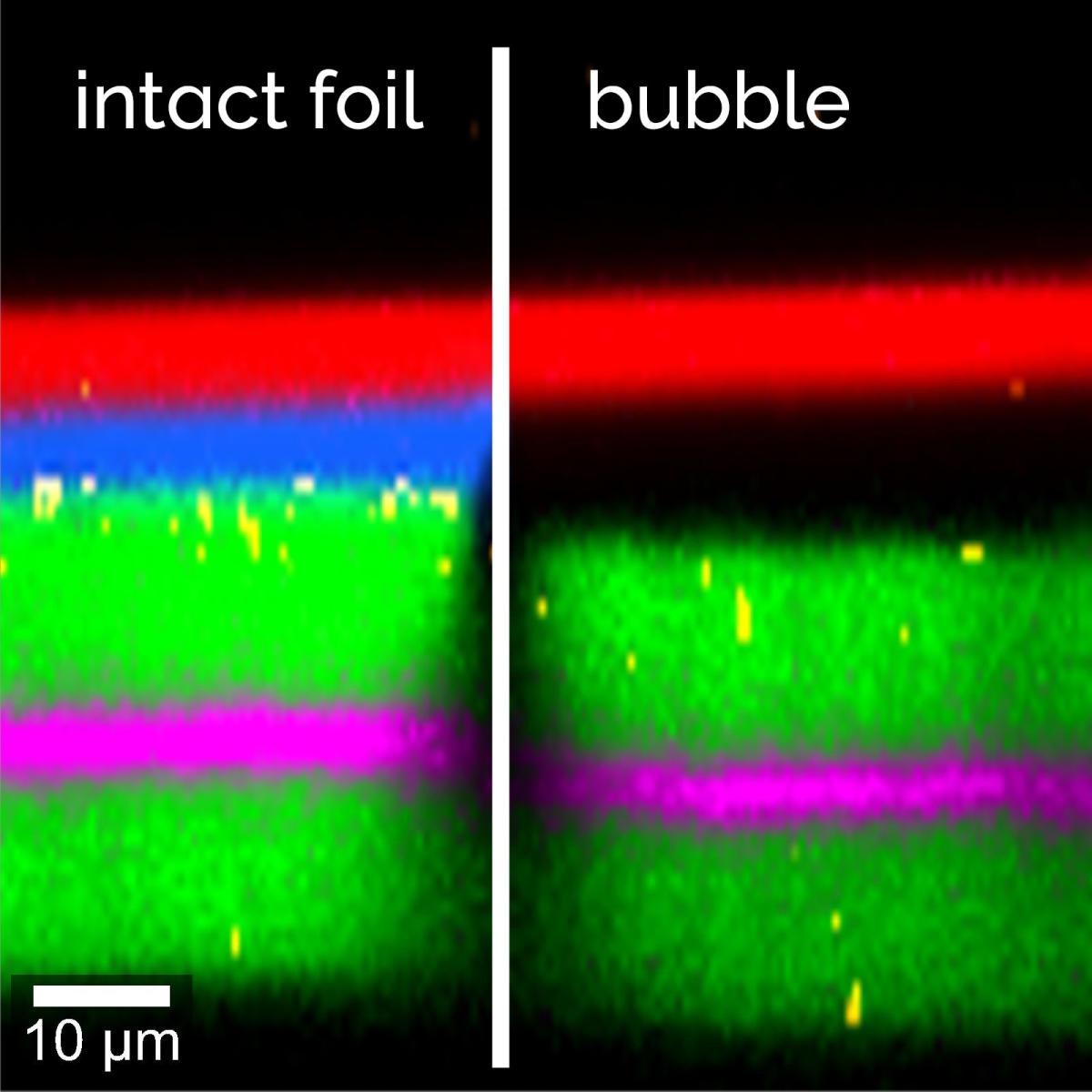

塑料薄膜缺陷分析Material Defect in Plastic Foil
塑料薄膜缺陷的拉曼深度成像。右侧气泡区域对应于聚酯(红色)与聚乙烯(绿色、粉色)层界面处的粘结剂缺失位置。
样品由德国 Siegwerk Druckfarben AG & Co. KGaA 的 Dieter Franke 博士提供

材料原位分析

了解材料对外部刺激的反应对于预测其性能和稳定性至关重要。拉曼显微镜可进行原位测量,使研究人员能够在不影响材料行为的情况下观察材料在实际条件下的表现。

WITec alpha300 显微镜具有卓越的灵活性,能够集成定制样品支架和针对您的特定应用量身定制的设备。这使其成为实时研究热、化学或机械影响的理想选择。

In-situr Raman Measurement within Polymer Stretching

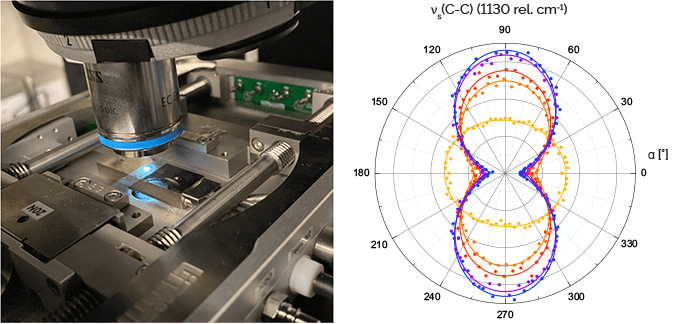

原位拉伸聚乙烯纤维的偏振拉曼分析。左:实验装置。右:不同拉伸阶段C-C拉伸模式的拉曼偏振图。详情请点击此处

应力场成像

Raman and AFM Analysis of a Vickers i

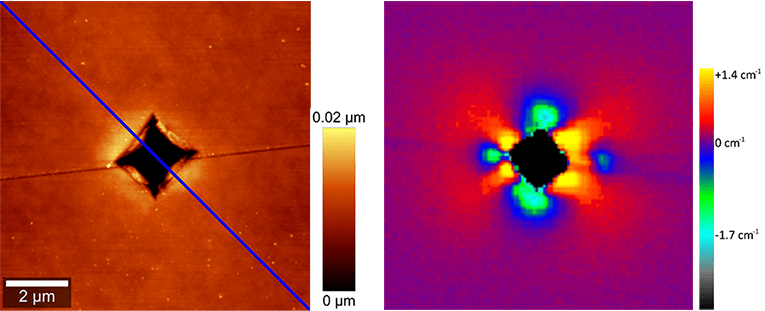

左:维氏压痕表面形貌的AFM图像。右:压痕周围应力场拉曼图像,以硅拉曼峰(520 cm-1)的峰位偏移进行颜色编码。
样品由德国辛德芬根的Helmut Fischer GmbH公司提供。

凭借我们拉曼显微镜的卓越灵敏度,材料科学家可高效检测晶体材料中的压应力和拉应力分布。这一能力使评估材料力学性能及潜在失效风险成为可能。

在示例中,拉曼和AFM图像展示了维氏压痕试验后硅材料的变形和应力场。

如需了解更多关于拉曼应力分析的信息,请参阅我们的应用笔记《半导体材料的关联拉曼成像》。


多功能关联拉曼成像

将拉曼显微镜与互补的材料分析技术相结合,以获得对样品的多维洞察,并了解其化学、结构、光学、物理和形貌特征。

WITec alpha300 显微镜可无缝集成:


了解更多关于您的应用可能性,请查阅我们的应用笔记

Correltaive Raman-AFM Image of a Polymer Blend

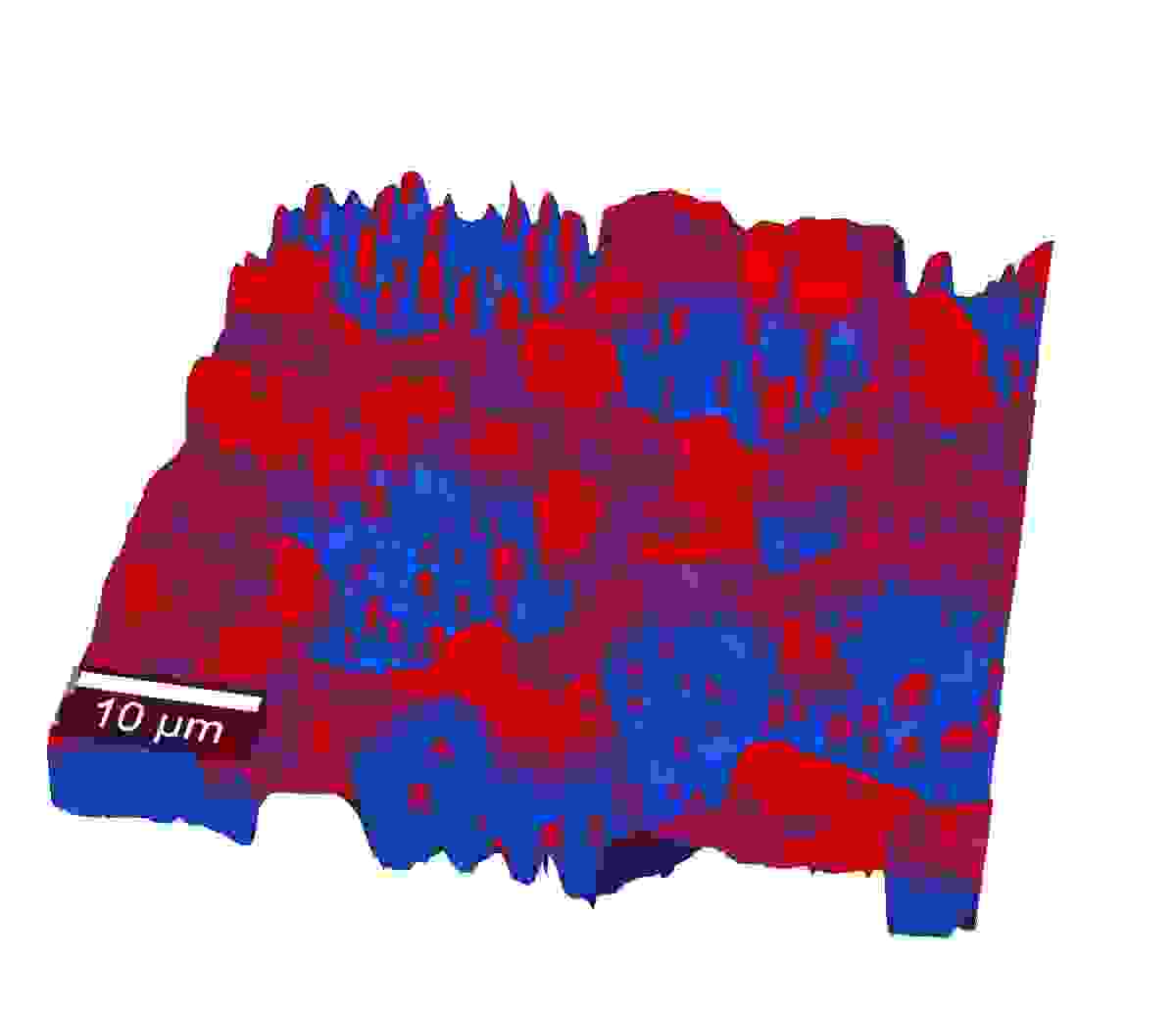

聚苯乙烯(PS)与聚甲基丙烯酸甲酯(PMMA)混合聚合物的拉曼-原子力关联分析。

材料科学分析更多功能

ParticleScout颗粒度分析

ParticleScout通过实现快速扫描、分类、定量和识别颗粒,简化了颗粒分析流程。它为关注样品中污染物、颗粒形态和分布的用户提供了优化的拉曼测量模式。

探索 ParticleScout

TrueSurface自动聚焦

TrueSurface通过在测量过程中校正样品的表面起伏,提升共聚焦拉曼成像性能。该功能确保对不平整或不规则表面的准确表征,特别适用于材料科学中复杂表面的研究。

探索 TrueSurface

行业及多用户解决方案

对于拥有多个用户或需遵守严格合规规定的机构,我们提供定制化解决方案,确保受控用户访问、简化工作流程及所有测量结果的一致性。

    • 多用户管理– 不同用户对系统和数据的受控访问
    • 光谱认证 – 通过参考样品验证系统校准,确保测量准确性
    • 自动化选项 – 简化且可重复的工作流程,确保不同用户和实验中结果的一致性


    相关应用

    考古与艺术

    考古与艺术

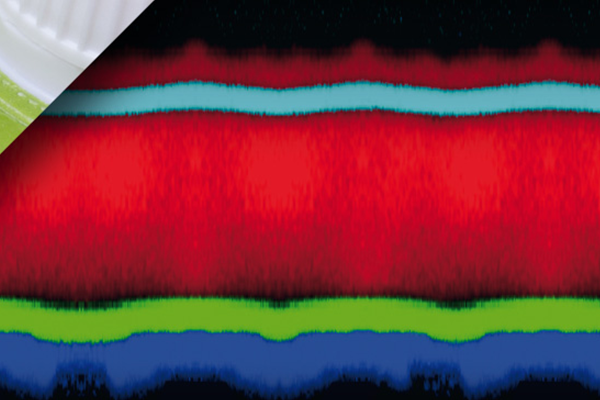

    涂层与薄膜

    涂层与薄膜

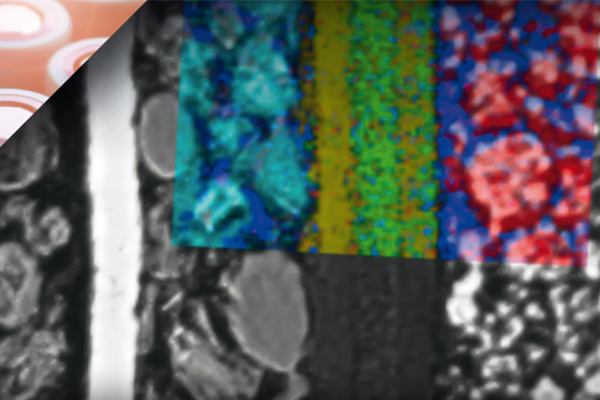

    能量存储

    能量存储

    石墨烯与碳纳米管等碳纳米材料

    石墨烯与碳纳米管等碳纳米材料

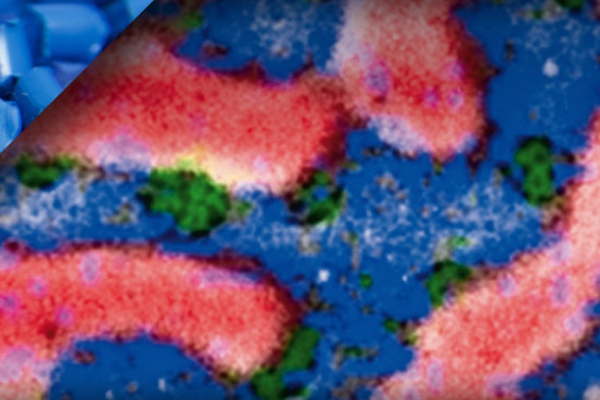

    聚合物

    聚合物

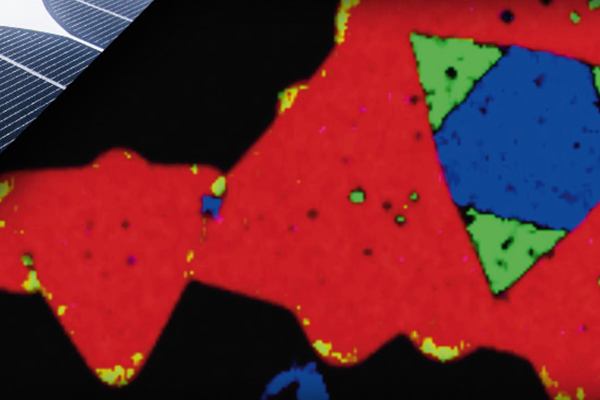

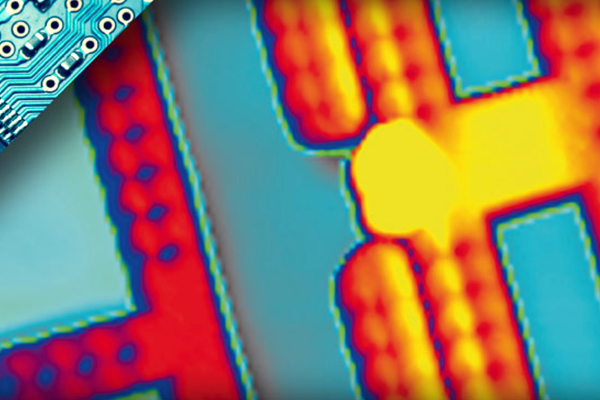

    半导体与光伏
