RISE – Raman-SEM 联用显微镜

世界首款完全集成的拉曼成像与扫描电子显微镜联用系统

RISE 显微镜是一款新型联用显微镜,它将 SEM 和共聚焦拉曼成像结合在一起。通过 RISE 显微镜,可以将超微结构表面特性与分子化合物信息关联起来。

RISE 显微镜将 SEM 和 alpha300 共聚焦拉曼成像显微镜的所有功能集成到一台仪器:

  • 在拉曼和 SEM 测量之间快速、简便切换
  • 自动将样品从一个测量位置移到另一个位置
  • 集成化软件界面,方便用户进行测量控制
  • 测量结果关联与图像叠加
  • 独立的SEM 和拉曼成像性能


询价


资料

WITec RISE Brochure

Application Note RISE Microscopy (Raman-SEM)

Application Note Raman-SEM (RISE) Imaging of 2D Materials


RISE 显微技术

Technique RISE 072015

利用 RISE 显微镜,在整个测量过程中,样品在 SEM 真空室内可以从一个测量位置自动转移到另一个位置,从而简化工作流程,大大提高仪器的易用性。


应用实例

RISE Raman SEM Brain Tissue
仓鼠脑组织样本的拉曼-电镜RISE叠加图像。彩色编码拉曼图像,绿色:脑白质;红色:脑灰质。
拉曼成像参数:100 µm x 100 µm,300 x 300像素= 90,000个光谱,单光谱积分时间为50毫秒。
RISE Raman SEM GaAs
砷化镓 (GaAs) 半导体样品的拉曼-电镜RISE叠加图像。彩色编码拉曼图像,黄色:黄金基底;红色:砷化镓;蓝色:生产中的残留物。
拉曼成像参数:50 µm x 50 µm,300 x 300像素= 90,000个光谱,单光谱积分时间为34毫秒。
RISE Raman SEM Polymers
PMMA-PS聚合混合物的拉曼-电镜RISE叠加图像。彩色编码拉曼图像,绿色:聚苯乙烯; 红色:聚甲基丙烯酸甲酯。
RISE Raman SEM Diorite
地质样品的拉曼-电镜RISE与EDX联合分析。左图:SEM-EDX 叠加图像:可以区分三个不同的元素分布(橙色:Si、O;紫色:Si、Al、Fe、Ca;绿色:Na)。中间:同一样品区域的拉曼-扫描电镜RISE叠加图像,显示了地质样品化合物的分布。右图:对应的拉曼光谱。红色:绿帘石(Epidote);绿色:石英; 棕色:斜长石(钠长石);其他为未知化合物。

RISE 主要特性

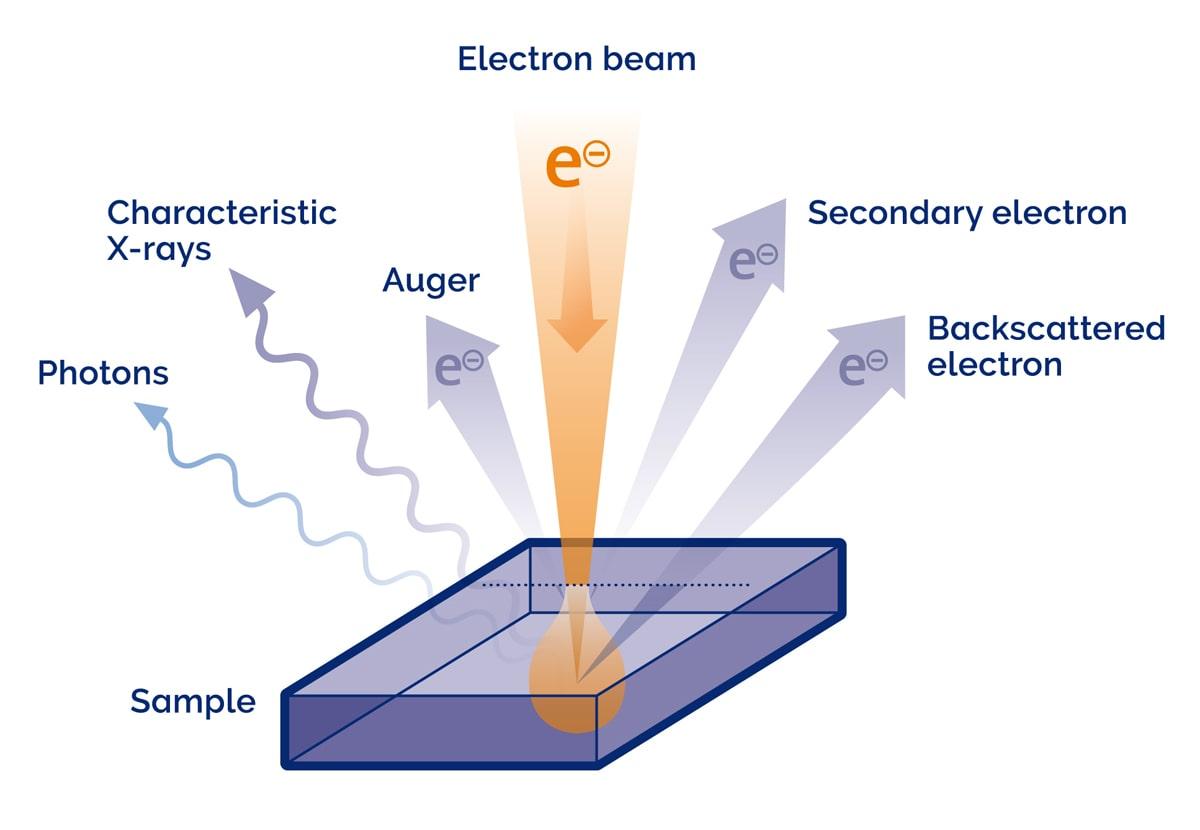

扫描电子显微镜

扫描电子显微镜具备多种分析技术。 通过 RISE 显微镜,可以对分子化合物的化学信息进行成像。

共聚焦拉曼显微镜:

  • 共聚焦拉曼成像,快速、高灵敏度和高分辨率
  • 在每个图像像素点生成具有完整拉曼光谱信息的高光谱图像
  • 接近衍射极限的横向分辨率(200-300 nm)
  • 出色的纵向分辨率,非常适合3D成像和深度剖面分析
  • 采用超高通量的光谱系统,实现最高的灵敏度和最佳的光谱分辨率
  • 超快拉曼成像,单谱积分时间快至0.76毫秒
  • 无损成像技术:无需对样品进行染色或标记

RISE 显微镜适用于广大科研工作者......

...作为新手,RISE显微镜简单而直观的测量程序能让您易于上手操作

...作为经验丰富的用户,两种技术联用的优势以及优异性能会让您大受裨益

应用领域涵盖材料科学、纳米技术、高分子、地质、生命科学以及制药产业等等。

...无论您致力于哪个领域,RISE显微镜都凭借其优异的性能助力您的工作。


奖项荣誉

RISE 显微镜荣获2015年棱镜奖(Prism Award),在计量学类评奖中夺冠。

Prism Award是全球光电行业的权威奖项,由 Photonics Media 和国际光学工程学会 (SPIE) 赞助,奖项每年都会颁发给在光学和光子学领域有顶级创新或重大突破的产品。
