alpha300 R – 拉曼成像显微镜

一直以来,WITec alpha300 R 拉曼显微系统以其世界前沿的成像技术倍受认可,灵活、快速、高灵敏度、高性能等特性,使其成为共聚焦拉曼成像市场的引领者。

WITec 也始终坚持聚焦创新,不断引进新技术,这也是 alpha300 R 快速拉曼成像技术始终保持领先的重要基础。

alpha300 R 成像系统灵活的模块化设计,能够结合不同的成像技术来满足新的扩展需求,为客户提供、定制不同的解决方案。


咨询报价


主要特性


应用实例

alpha300R stress in diamond
金刚石薄膜应力变化的共聚焦拉曼图像,颜色变化反应应力变化。
红色:压缩应变,蓝色:拉伸应变。

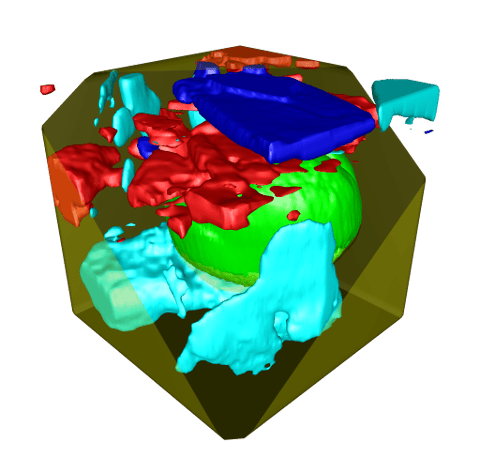

WITec 3D Raman image pollen honey
结晶蜂蜜中花粉的3D拉曼图像。扫描点数:150x150x50= 1,125,000张拉曼光谱,扫描区域:50μmx50μmx50μm,单谱的积分时间:12.2毫秒,总采集时间:3小时50分钟。

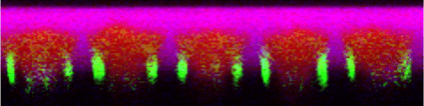

alpha300R 3D semiconductor depth scan
半导体GaN层的拉曼纵向深度扫描。 紫色:GaN;绿色:结构边缘的荧光; 红色:材料应力。

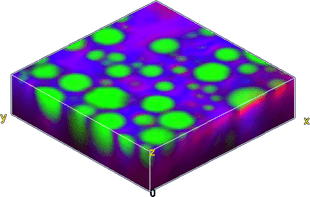

alpha300R 3D emulsion
油(绿色)、烷烃(品红色)和水(蓝色)的3D共聚焦拉曼图像。
扫描点数:150×150×23 =517,500张拉曼光谱,扫描区域:30μm×30μm×11.5μm,总采集时间:23分钟。

技术规格

拉曼常规操作模式

  • 拉曼光谱成像:每个样品点都能获取一张完整的拉曼光谱
  • 平面(x-y方向)和纵向(z方向)手动定位样品进行扫描
  • 图像叠加:3D共焦拉曼成像
  • 时间序列
  • 单点拉曼光谱采集
  • 单点深度序列采集
  • 光纤耦合超高通量光谱仪 (UHTS),专为弱光拉曼显微镜设计
  • 共聚焦荧光显微镜
  • 明场显微镜


基本特征

  • 科研级别的6孔物镜转轮光学显微镜
  • 摄像系统: CCD相机
  • LED 白光光源科勒照明
  • x-y方向上手动样品定位
  • 光纤耦合

拉曼可选/可升级的操作模式

  • 可选多种激发波长
  • 可选多种超高通量光谱仪 (UV, VIS, NIR)
  • 自动化的电动样品定位和采谱,25 mm平移范围(50 mm可选)
  • 自动共聚焦拉曼成像
  • 自动多区域多点测量
  • 全自动化:详见 alpha300 apyron
  • 可选超快速拉曼成像
  • 可升级落射荧光应用
  • 可配置用于更高样本的适配器
  • TrueSurface 深度分析
  • 自动对焦
  • 可选:暗场显微镜,相差显微镜和微分干涉 (DIC)显微镜



超高通量光谱仪 UHTS

  • 基于各种镜头和激发波长优化的光谱仪(UV,VIS或NIR),专为拉曼显微镜和弱信号应用设计
  • 光纤耦合超高通量光学系统
  • 光谱峰形对称无像差
